IMG_2471Microgate, la piccola-grande società della quale sono orgoglioso di far parte fin quasi dalla sua nascita, già da qualche anno è attivamente impegnata nella gestione delle gare di Falconeria che si tengono negli Emirati Arabi Uniti (UAE) e più precisamente nei maggiori campionati di Dubai e Abu Dhabi.

Partiti nel 2010 con il solo intento di fornire sistemi di cronometraggio per questo particolare tipo di competizioni, oggi i servizi offerti ai due principali clienti (Fazza3 – H.H. Sheikh Hamdan Bin Mohamed Dubai e Abu Dhabi Falconers Club) spaziano dal Body Rental di una squadra di 12 skillati cronometristi, al software per il cronometraggio gare e per la gestione delle anagrafiche dati di oltre 4.000 falchi e quasi 1.000 proprietari e falconieri, ai sistemi per la grafica TV e per il tracking 3D dei voli dei falchi, siti Web, apps mobile, servizi per il feed di dati, oltre alla consulenza per il miglioramento dei processi e dei workflow all’interno dei campionati e delle singole gare.

Tipologie di gare

Le gare di falconeria che si disputano in questi paesi si dividono in tre tipologie ed ognuna pone delle sfide tecnologiche per ottenere la massima precisione e affidabilità.

Telwah

È la regina delle gare e quella a cui partecipano più concorrenti ed è una classica prova di velocità in linea in cui il falco deve percorrere 400mt (o 600mt a seconda dell’evento) volando più vicino possibile al terreno restando il più possibile all’interno dello strato limite. Il falconiere in partenza fa partire il falco (senza slancio) e all’arrivo un “catcher” con un bastone e una corda rotante alla quale è attaccata una finta preda attira il volatile. I migliori compiono il tragitto in poco più di 16 secondi con velocità di punta di oltre 110kmh. Il transito sulla linea di partenza ed arrivo viene rilevato da un Lidar che cattura lo start appena il falco esce dalla launching-area e da uno di stop posto in fondo sulla linea di traguardo. Fondamentali sono precisione e accuratezza in quanto i distacchi sono nell’ordine del millesimo (si sono verificati pari meriti al decimillesimo di secondo!) e per raggiungere questo obiettivo vengono utilizzati due coppie di LIDAR sulla linea di traguardo. Un FinishLynx a 5.000 frames/sec sulla linea di partenza e due FinishLynx sulla linea di traguardo, con ottiche diverse, a 10.000 frames/sec. garantiscono un backup e un ulteriore sistema di rilevamento dei tempi per ogni eventuale verifica in caso di richiesta da parte del comitato di gara.

Baloon

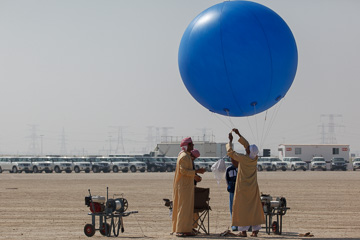

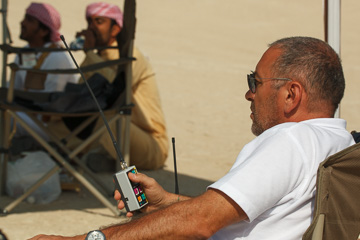

Ad un pallone aerostatico posto a 150 metri di altezza vengono attaccate delle finte prede che il falco deve staccare raggiungendole nel minor tempo possibile (sfruttando le termiche ascensionali ed una salita a spirale). Start e Stop vengono dati manualmente da due giudici (tramite due Encoder radio Linkgate) che visivamente vedono il falco partire e staccare la preda. Visto che i distacchi medi sono nell’ordine di qualche secondo, non sono finora stati presi in considerazione metodi più sofisticati.

Aeroplane

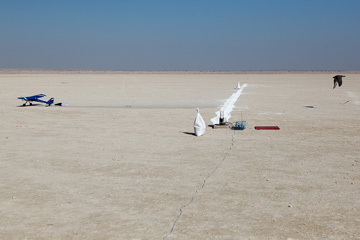

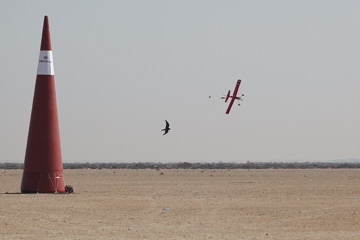

Un aeroplano radiocomandato con attaccata una finta preda compie un percorso tra piloni conici che fungono da “porte” e il falco deve inseguire l’aeromodello senza mai prenderlo; i percorsi variano dallo slalom tra più piloni all’endurance con distanze dai 1.200 ai 2.000 metri su percorsi brevi da 300 metri ripetuti più volte, al chilometro percorso in entrambi i sensi. In questo caso falco e “pilota” formano un team che deve lavorare all’unisono (il pilota deve farsi avvicinare per farsi inseguire scegliendo le traiettorie più giuste e veloci). Il tempo viene preso da un unico Lidar che funge da start e stop (è necessario l’intervento costante umano per chiudere/aprire la linea per consentire il rilevamento del falco e non dell’aeromodello o della preda).

IMG_0774 IMG_0815

Hardware standard e custom

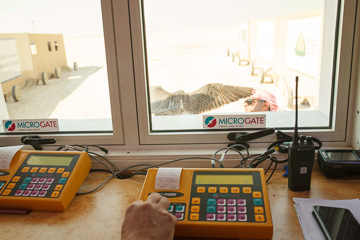

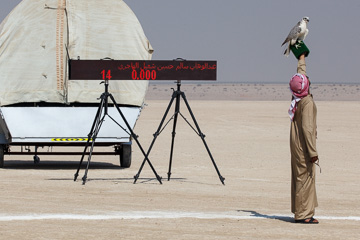

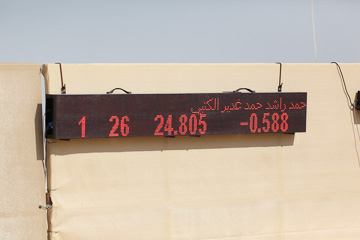

La catena del sistema di cronometraggio di una gara è composta principalmente da cronometri Rei2, il collaudato sistema via radio Linkgate, tabelloni a LED MicroTab e MicroGraph sia all’aperto sul campo gara (molto apprezzati per la loro luminosità e leggibilità anche in pieno sole) sia nelle varie tende dove pubblico e addetti ai lavori possono seguire la gara al fresco. Le camere per il fotofinish di backup sono le collaudate EtherLynx PRO di FinishLynx di cui Microgate è distributore e fornitore di parti OEM.

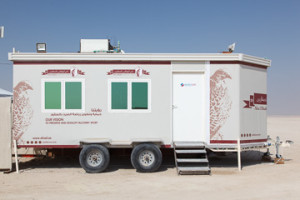

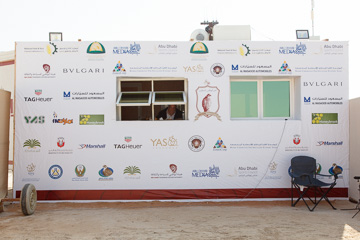

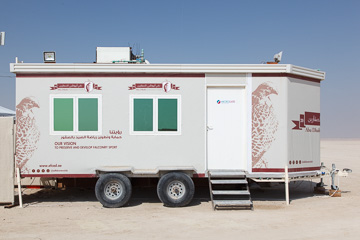

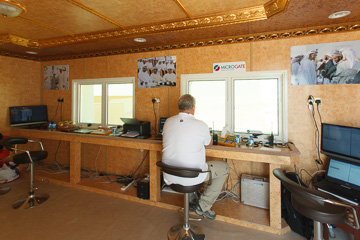

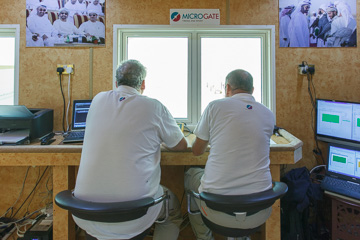

La parte principale dell’attrezzatura è ospitata a seconda dei siti in un “caravan” (Timing Van) semovibile o in una apposita struttura fissa, entrambi dotati di finestre per permettere ai cronometristi di avere sempre un riscontro visivo sui concorrenti.

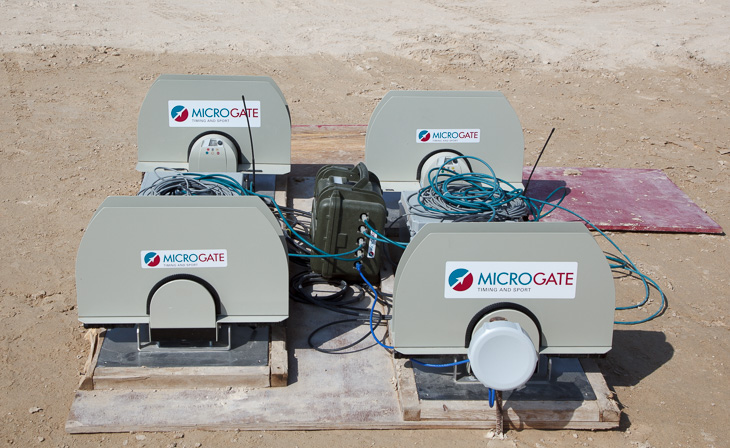

La parte di triggering dei segnali di start/stop, solitamente deputata alle fotocellule Polifemo, dovendo per ovvie ragioni coprire un arco di spazio/cielo molto più ampio che in altri sport, qui è svolta da dei Lidar (tecnica di telerilevamento che permette di determinare la distanza di un oggetto o di una superficie utilizzando un impulso laser) opportunamente customizzati da Microgate, dotati di un decoder radio LinkGate e settati in modo da prevenire falsi impulsi soprattutto da oggetti proveniente dal verso opposto al volo del falco. Per fare ciò si utilizza una coppia di lidar in cui il primo funge da trigger per avvisare il secondo che sta arrivando un impulso. La coppia trigger/main è poi opportunamente ridondata con una seconda per motivi di backup/fault tolerance.

IMG_2343

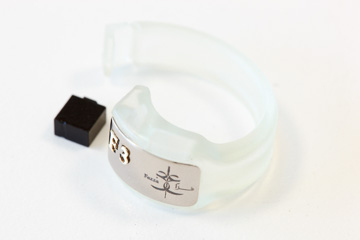

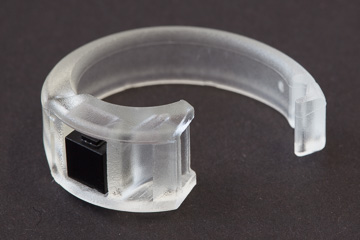

Il secondo sviluppo custom per questo tipo di competizione è stato un anellino contenente un transponder RFID (chiamato “MgRing”) da attaccare permanentemente alla zampa di un falco. Pur essendo infatti il falco dotato di un RingNumber univoco (una sorta di Passaporto/Pedigree internazionale) i clienti desideravano escludere del tutto possibili casi di “scambi di falco” sia fortuiti che fraudolenti. Inoltre un transponder leggibile da antenne poste in totem/portali di ingresso avrebbe velocizzato di molto le operazioni di entrata/uscita dalle varie aree di competizione.

La sfida tecnologica è stata quello di concepire un anello leggero, abbastanza grande da contenere il chip RFID, che non desse fastidio all’animale, con una chiusura “one-time” che rendesse inusabile l’anello se qualcuno avesse tentato di aprirlo e con l’applicazione di una label dorata/argentata con il numero di pettorale e di associazione (AD=Abu Dhabi , F3=Fazza Dubai).

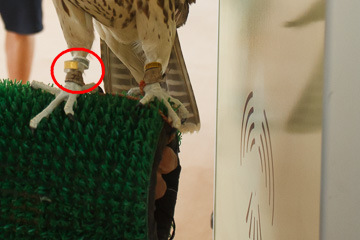

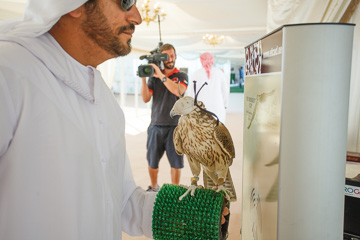

Il chip RFID, pur se di dimensioni ridottissime, è abbastanza potente da permettere la lettura solamente avvicinando l’animale ai totem, customizzati con la grafica del cliente, che contengono due antenne ricevitrici. Questo significa, velocità di scansione e soprattutto che nessuno deve toccare o avvicinarsi al falco con lettori o palmari, per la gioia dei falconieri che vogliono il loro “atleta” più tranquillo possibile.

Softwares

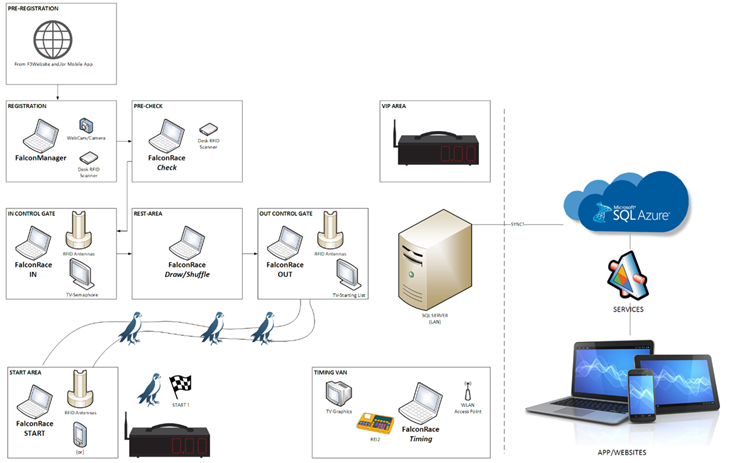

Database centralizzato

Tutti i dati vengono mantenuti in un database centralizzato posto su server in cluster locali e messi in mirroring con una copia sul cloud che ne permette la fruizione a siti web, apps mobile e servizi di data-sharing (api, webservices, ecc.)

db

RaceManager Falcon Edition

Ad inizio stagione (ed in certi casi anche prima di una gara) ogni proprietario è tenuto a registrare e iscrivere il proprio falco nel database centrale del Falcon Club; oltre ai dati anagrafici di proprietari e falconieri, vengono registrati tutti i dati dell’animale comprese tre fotografie (fronte, lato, e dettaglio della zampa con il Ring Number). Qualsiasi variazione (di categoria, età, cambio di proprietario, ecc.) viene loggata costruendo così una completa scheda che può essere consultata in qualsiasi momento. Al momento della registrazione vengono inoltre scritti sul MgRing tutti i dati salienti e apposto permanentemente alla zampa del falco. Per evitare lunghe code, i proprietari possono anticipare tutta la fase di inserimento dati dentro il sito web del cliente, dove un’area extranet riservata consente appunto di gestire la propria flotta falchi.

La gestione dei dati anagrafici, dei calendari, di risultati e statistiche avviene tramite un software denominato “RaceManger Falcon Edition”, molto semplice da imparare e usare, fondamentale visto che in questo caso la gestione è demandata a personale locale di lingua araba che deve interagire con falconieri e proprietari dei falchi.

rm

FalconRace e software accessori

La parte clou della gestione della gara è affidata ad una versione custom del noto software di cronometraggio gareMiSpeaker.

Tutte le varie fasi di corollario sono gestite da moduli appositi (MiIn, MiOut, MiStart, ecc.)

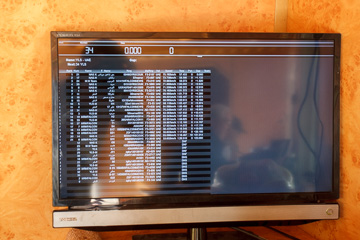

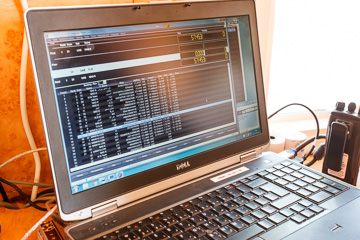

IMG_0861 IMG_0863

Workflow di una gara

Gestire una gara con un numero elevato di partecipanti può essere problematico dal punto di vista dell’organizzazione e della logistica, ecco perché Microgate ha messo in piedi insieme agli organizzatori un workflow che oggi consente di far volare anche più di 400 falchi nelle ore di luce a disposizione.

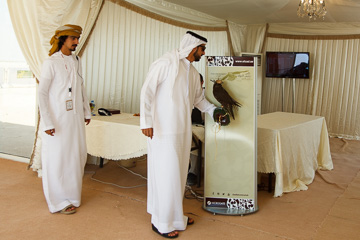

Entrata nella Rest Area – MiIn

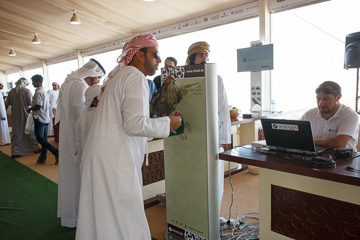

Tutti i falchi che vogliono partecipare ad una competizione vengono “scansionati” all’entrata della tenda della Rest Area per verificare che siano correttamente iscritti alla stagione corrente e, se la gara è destinata ad una sola categoria/razza o età, se appartengono al gruppo giusto.

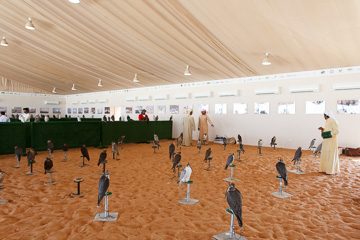

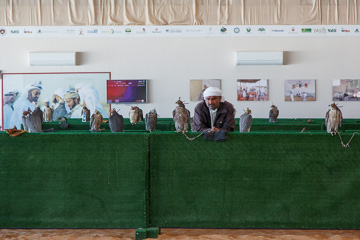

Una volta entrati i falchi vengono messi dai loro falconieri su appositi trespoli in attesa del loro turno.

IMG_0851 IMG_2411

Shuffling

12308810_1164578290237615_2527376714483554893_n_1Quando tutti i partecipanti sono entrati, si procede alla formazione della lista di partenza tramite una procedura di sorteggio casuale (l’ordine di partenza può essere molto influente in caso di vento o condizioni atmosferiche particolari).

Nelle gare molto importanti in cui la richiesta di partecipazione viene effettuata dai proprietari/falconieri tramite una apposita sezione del sito web del cliente, tale operazione avviene in diretta TV e in giorni precedenti la gara.



Uscita dalla Rest Area – MiOut

I falchi che si appropinquano a gareggiare escono dalla Rest Area ed entrano in una zona intermedia venendo scansionati da un secondo totem.

Pronto per la gara – MiStart

Quando è il turno del falco per partire, un totem posto all’uscita della tenda scansiona per la terza volta il falco e manda, tramite i software di gestione, tutti i dati al cronometro Rei2 che lo mette come concorrente in partenza. Nel caso di gare dove la partenza non è appena fuori dal tunnel della tenda (ad esempio nella Baloon) un eventuale ultimo controllo effettuato in loco con un palmare, assicura che non ci siano stati scambi nel breve tragitto tra la tenda e la starting area.

Risultati in tempo reale

Disporre dei risultati in tempo reale per i concorrenti (in gara o in attesa) e per il pubblico presente, è sicuramente uno degli aspetti più importanti per il coinvolgimento generale.

Solo per fare un esempio, nella tenda destinata agli ospiti del sito di Dubai, sono presenti 96 (!) TV da 55” che trasmettono in ogni momento classifiche e altre informazioni derivanti dai nostri sistemi.

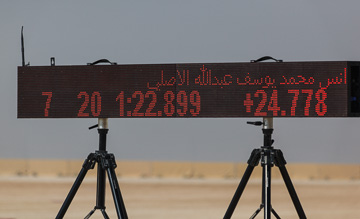

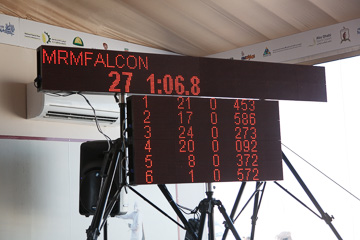

Un primo grado di informazione viene ottenuto dai tabelloni a LED MicroTab e MicroGraph che sono disposti sia all’esterno (via WiFi nel caso di lontananza dal Timing Van) che all’interno delle varie tende. I tabelloni forniscono informazioni sul concorrente in gara con il tempo a correre (oltre al countdown dei 2 minuti di tempo massimo per far partire il falco), distacchi, piazzamenti e i dati dei prossimi atleti in corsa. Inutile dire che i nostri tabelloni e software devono gestire perfettamente i caratteri arabi e la scrittura RTL (right to left).

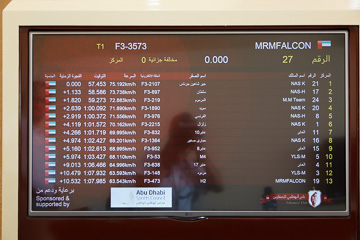

Sugli schermi piatti (solitamente TV a 50 o più pollici) disposti un po’ ovunque vengono invece trasmesse le classifiche e le starting-list con un’elegante grafica corredata da loghi e sponsor.

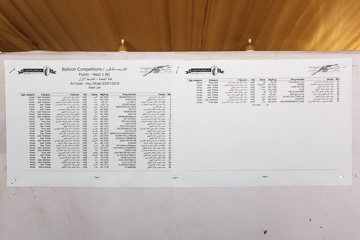

Ad ogni conclusione di batteria o categoria vengono fornite delle stampe cartacee o dei PDF che vengono messi a disposizione su dei totem interattivi.

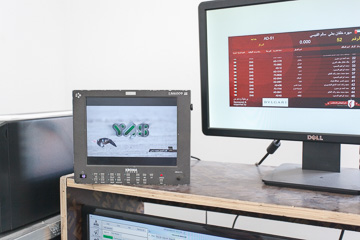

Grafica TV

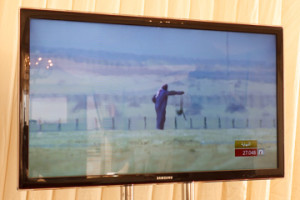

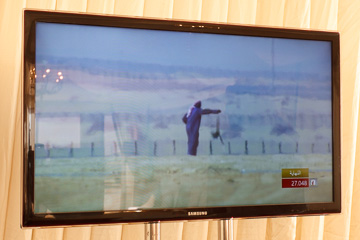

Vista la grande popolarità di questo sport, molte delle gare più importanti vanno in diretta TV, ed è quindi stata ovvia la domanda di poter fornire informazioni da mandare in sovraimpressione non solo per il concorrente in gara (pettorale, tempo a correre, distacco, piazzamento) ma intervallando la trasmissione delle immagini con classifiche e altre informazioni (come ad esempio i dati meteo di temperatura, umidità, vento, ecc.)

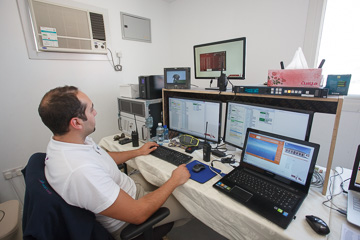

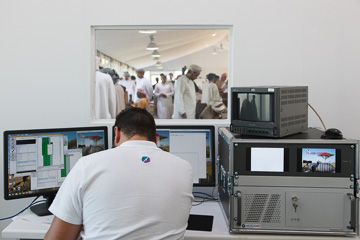

La nostra “cabina” di regia è costituita da una apposita stazione grafica capace di supportare ben 8 uscite video grazie a particolari schede Matrox e Blackmagic, da un software di nuovissima generazione appositamente sviluppato per la creazione di layout e transizioni animate e soprattutto da due qualificati operatori che agli ordini del regista mandano in onda quanto richiesto.

Sito Web efcad.ae e servizi web

Sempre nel 2015 è stato sviluppato il sito ufficiale dell’Abu Dhabi Falcon Club presente all’indirizzo www.efcad.ae

Il sito in doppia lingua (inglese e arabo) è basato su un Content Management System (CMS) mediante il quale i content editor del club gestiscono tutti i contenuti redazionali, le news, gli eventi, photo- e video galleries, mappe, ecc.

L’interfacciamento con il database dei concorrenti e delle gare permette la pubblicazione in tempo reale dei risultati delle gare, dei partecipanti e del calendario sempre aggiornato.

Inoltre viene messa a disposizione di ogni proprietario un’area riservata dove può autonomamente gestire la propria flotta di falchi e iscrivere/rimuovere un falco ad una o più gare.

A disposizione dei club sono inoltre stati approntati dei servizi web rest/json che consentono a partner di interfacciarsi con i nostri sistemi e ricevere o mandare dati da altri siti o da mobile apps.

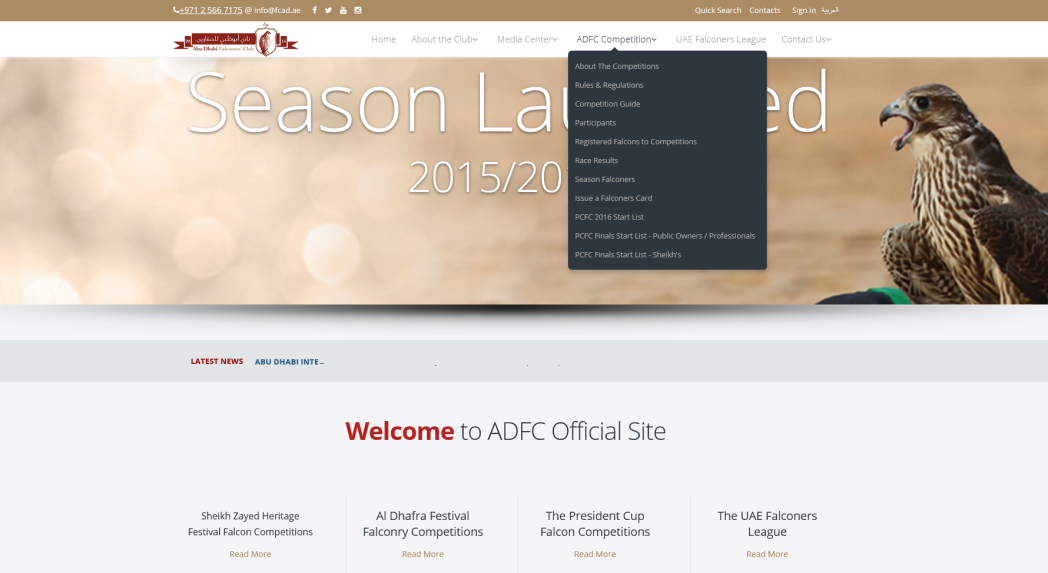

2016-01-29_162826

PhotoGallery

Qui trovate una nutrita Photo Gallery inerente la President Cup 2016 di Abu Dhabi



Immagini e Testi di Sandro Rizzetto

fonte: www.rizzetto.com
